Komponenten Übersicht:


Die einzelnen Solarzellen werden in einem Modul zusammengeschaltet und mittels einer Glasschicht wetterbeständig eingepackt. Handelsübliche Modulgrößen erreichen eine Leistung von 50 bis 330 Watt und weisen eine Fläche von bis zu 3 m² auf.


Die Anlagenleistung ergibt sich dann aus der Anzahl der Module mal deren Nennleistung oder Peak-Leistung (z.B. 10 Module x 175 W = 1,75 kWp).
Bei der Wahl der Module müssen natürlich mehrere Faktoren (Hersteller, Größe, Nennleistung, Toleranz, Modulart usw.) berücksichtigt werden - der Preis ist zwar wichtig, sollte aber nicht das alleinige Entscheidungskriterium sein. Die Nennleistung wird einheitlich und genormt bei einer Einstrahlung von 1.000 W/m², einer Zelltemperatur von 25°C und einem Airmaß von 1,5 ermittelt. Das heisst bei davon abweichenden Bedingungen ändert sich auch die Leistung des Moduls!

(Bild klicken um es zu vergrößern)

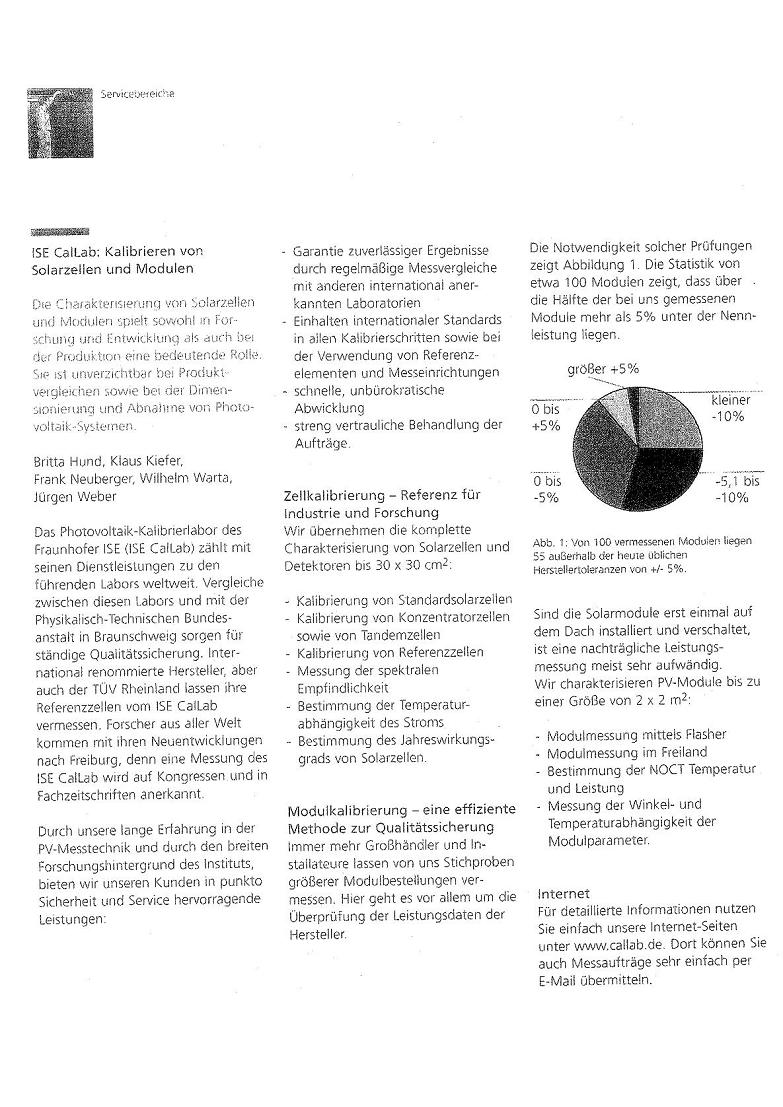

Wesentlich sind hier vor allem auch die vom Hersteller gewährte Leistungsgarantie (in der Regel 20 bis 25 Jahre) und Angaben über die Leistungstoleranz (meist um die 5%). Das heißt konkret, dass ein Modul mit einer Leistungstoleranz von 10% inakzeptabel ist, da Sie in diesem Fall mit erheblichen Mindererträgen rechnen müssen (Sie erhalten also eventuell nur 90% der prognostizierten Erträge und können keine Ersatzansprüche stellen). [siehe Studie des Fraunhofer-Insitutes]

Dies ist vor allem deshalb von Bedeutung, weil in einer Kette jeweils das [schwächste Glied] deren Stärke bestimmt!

Seriöse Anbieter berechnen bei der Lieferung der Module lediglich den tatsächlichen, gemessenen Wert, den die einzelnen Module nach der Fertigung bei Messung an Leistung bringen. Das bedeutet, Sie erhalten ein Messprotokoll über alle Module mit Seriennummer und einer Leistungsangabe +-0%!

	Unsere aktuellen Module:
	- Schott Mono TM 180 - 190
	- Schott ASI
	- Solarconsult SC 185 M (Black Edition)
	- Jinko JKM 280 Poly
	- Jinko JKM 160 - 185 blue

Ähnlich verhält es sich mit dem sog. Temperaturkoeffizienten. Diese Angabe berücksichtigt den Umstand, dass die Leistung der Module mit zunehmender Erwärmung abnimmt. Die Norm-Messtemperatur beträgt 25°C.

Wird zum Beispiel ein Modul oder eine Zelle aus welchen Gründen auch immer wärmer als alle anderen in derselben Kette, verringert sich nicht nur die Leistung dieser Zelle oder dieses Modules sondern eben die Gesamtleistung dieser Kette!

Diese Faktoren müssen unbedingt in die wirtschaftliche Betrachtung einbezogen werden.

Es lohnt sich somit in jedem Fall, hochwertige Module einzusetzen und die Mehrkosten dafür in Kauf zu nehmen.

Fast alle Module werden übrigens heutzutage mit besonders lichtdurchlässigen Antireflex-Gläsern ausgestattet.

Für spezielle Anwendungsbereiche, wie z. B. der Fassaden-Integration, gibt es ebenso entsprechende Module.

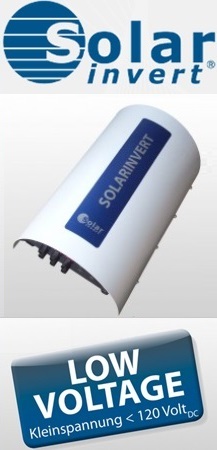

Ein Wechselrichter ist notwendig, um den von der Anlage erzeugten Gleichstrom in haushaltsüblichen Wechselstrom mit 230 Volt Spannung umzuwandeln, damit die Energie in das öffentliche Stromnetz eingespeist werden kann. Üblicherweise wird der Wechselrichter in der Nähe der Solarmodule installiert. Die Abbildung zeigt Wechselrichter der SolarInvert-Baureihe, Hersteller Changetech GmbH eine Tochter der Solarconsult AG.

Auch bei dieser Komponente ist es sehr empfehlenswert, ein hochwertiges Produkt einzusetzen. Ebenso muss die Dimensionierung der Wechselrichter optimal gestaltet sein, um einen hohen Wirkungsgrad zu erreichen.
Davon hängt Ihr Anlagenertrag ganz entscheidend ab.



Unsere aktuellen Wechselrichter:
	Solarinvert PPI 600	Solarinvert PPI 900
	Solarinvert PPI 1000	Solarinvert PPI 1100
	Solarinvert PPI 1300	Solarinvert PPI 1400
	Solarinvert PPI 2500	Stringwechselrichter

Bericht in der Zeitschrift Gebäude Digital über unser System: [klicken]

Der Einspeisezähler misst die Energie, die in das öffentliche Netz eingespeist wurde. Dafür erhalten Sie den erhöhten Vergütungssatz vom Energieversorger.

(Bild klicken um es zu vergrößern)

Die bidirektionale Sicherheitsschnittstelle "BISI" (selbsttätige Freischaltstelle nach DIN VDE 0126-1-1) ist ein automatischer Schalter, der verwendet wird, um Stromerzeugungsanlagen mit dem öffentlichen Stromnetz zu verbinden oder zutrennen um eine Inselbildung verhindern. Sollten Über- oder Unterspannung, Frequenzabweichungen oder ein Impedanzsprung erkannt werden, so trennt die "BISI" die gesamte Solaranlage vom öffentlichen Stromnetz. Siehe auch: "BISI"

(Bild klicken um es zu vergrößern)

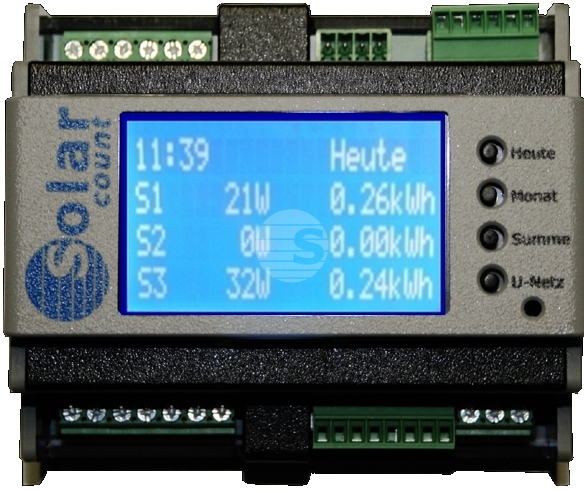

Als Zubehör empfiehlt sich auf jeden Fall eine zuverlässige Anlagenüberwachungseinheit, damit eventuelle Störungen in Ihrem System zuverlässig erfasst und behoben werden können! Es gibt viele verschiedene Systeme. Wir empfehlen die Überwachung der Anlage auf der AC-Seite (Wechselspannungsseite) mittels eines externen Monitorings (nicht im Wechselrichter integriert) damit sichergestellt ist, dass die tatsächlich eingespeiste Energie erfasst und ausgewertet wird. Eine Anbindung an das Internet ermöglicht die Überwachung Ihrer Anlage von jedem Ort der Welt. Allerdings sollten hier die Kosten gegen den Nutzen abgewogen werden! (die Abbildung zeigt eine Komponente aus dem Monitoring-System der Baureihe "Solarcount", Hersteller SolarConsult AG - klicken zum Vergrößern) Zur Produktübersicht "Solarcount - Anlagenmonitoring" hier klicken

Desweiteren gehören zu einer Solaranlage entsprechende Montagegestellen für die Module und die gesamte Verkabelung. Hierfür bietet die Industrie inzwischen ausgefeilte Systeme, die im Prinzip jeden Ansprüchen gerecht werden.

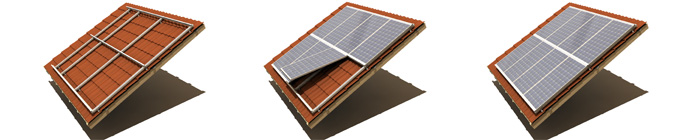

(Abb. Montageverlauf)











Abbildung zeigt die Montage nach einem patentierten Einlegeprinzip





Übrigens: Da bei der Photovoltaik betriebsbedingt kein mechanischer Verschleiß auftritt, ist eine regelmäßige Wartung nicht erforderlich. Allerdings sollte die Gesamtleistung der Anlage regelmäßig überprüft und mit den erwarteten Normwerten verglichen werden, um etwaige Störungen frühzeitig zu erkennen
